Selección de sistemas de montaje solar fotovoltaico para cubiertas planas

I. Características estructurales de las cubiertas planas

Los techos planos pueden variar mucho en estructura, siendo los tipos más comunes las estructuras de hormigón y de acero plano. Los tejados planos de hormigón suelen tener una mayor capacidad de carga, pero las capas estructurales adicionales, como la impermeabilización o el aislamiento, pueden afectar a la instalación de sistemas de montaje fotovoltaicos (PV). En el caso de tejados planos de acero, se debe prestar atención a factores como la luz, las especificaciones del acero y la resistencia, ya que influyen directamente en la capacidad de carga del tejado.

II. Tipos de sistemas de montaje fotovoltaico para tejados planos

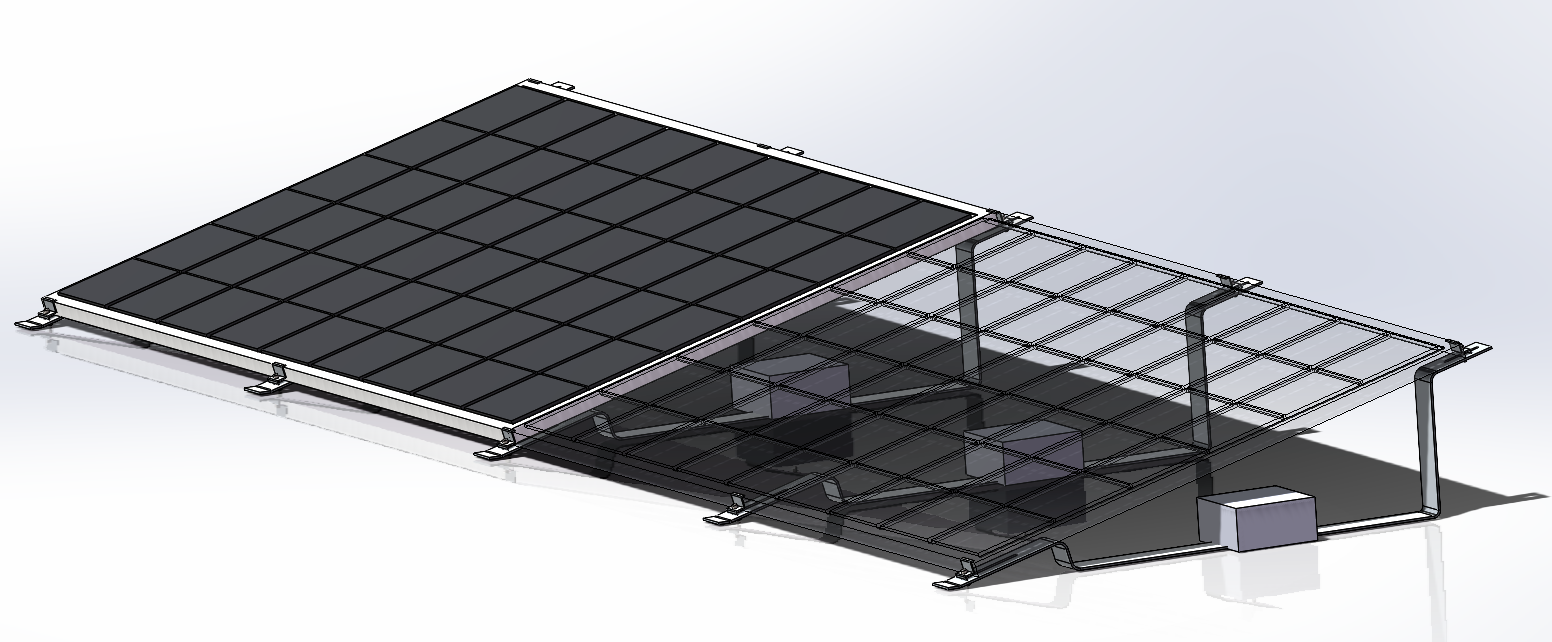

(A) Sistemas de montaje con inclinación fija

1. Características estructurales
Los sistemas de montaje inclinados fijos se componen principalmente de columnas, vigas, tirantes y conectores:

• columnas Proporcionan soporte a toda la estructura y se fijan a los cimientos del techo.

• vigas Sostenga los módulos fotovoltaicos, asegurando su alineación.

• Tirantes mejorar la estabilidad, evitando la deformación o el colapso bajo cargas de viento o nieve.
  Estos componentes normalmente se ensamblan mediante pernos, soldadura o remaches, formando una estructura robusta.

2. Principio de configuración del ángulo
El ángulo de instalación está predeterminado en función de la latitud local y los patrones de radiación solar. Generalmente, el ángulo óptimo se alinea con la latitud local, pero se pueden realizar ajustes según los cambios estacionales, el terreno circundante y la sombra. Por ejemplo:

• En el hemisferio norte, agregar entre 10 y 15° a la latitud puede maximizar la radiación solar en invierno.

• Restar entre 10 y 15° podría optimizar la generación de verano.
  Una vez instalado, el ángulo permanece fijo.

3. Ventajas

• Alta estabilidad: Con un diseño simple y sin partes móviles, los sistemas de inclinación fija son resistentes al viento, la nieve y las fuerzas sísmicas.

• Menor costo: La construcción simplificada reduce los costos de material e instalación, lo que la hace rentable para proyectos con presupuesto limitado.

• Mantenimiento mínimo: Menos componentes significan una menor complejidad del mantenimiento, lo que reduce los costos generales.

4. Desventajas

• Eficiencia limitada: El ángulo fijo no puede adaptarse a los cambios en la posición del sol, reduciendo la captura de radiación solar durante determinadas épocas y estaciones.

5. Aplicaciones

• Pequeños sistemas fotovoltaicos: Ideal para instalaciones residenciales o comerciales pequeñas donde las necesidades de energía son modestas.

• Regiones con luz solar estable: Particularmente efectivo en áreas con recursos solares abundantes y consistentes.

(B) Sistemas de montaje fotovoltaico ajustables

1. Componentes
Los sistemas ajustables incluyen estructuras de soporte (columnas y vigas), mecanismos de ajuste y conectores:

• Mecanismos de ajuste involucran ejes de rotación, tornillos o engranajes para ajustes de ángulo y altura.

2. Funciones de ajuste

• Ajuste de ángulo: El ajuste del ángulo del módulo mediante manijas o accionamientos motorizados (en sistemas automatizados) garantiza una alineación óptima con la luz solar.

• Ajuste de altura: Los mecanismos basados ​​en tornillos permiten el movimiento vertical de los módulos, mejorando la exposición a la luz solar.

3. Ventajas

• Eficiencia mejorada: Los ajustes de ángulo en tiempo real maximizan la captura de radiación solar, lo que aumenta la eficiencia entre un 10 y un 30 % en comparación con los sistemas fijos.

• Flexibilidad: Se adapta a techos irregulares, obstáculos y condiciones variables, lo que lo hace versátil para instalaciones complejas.

(C) Subtipos de sistemas de montaje con inclinación fija

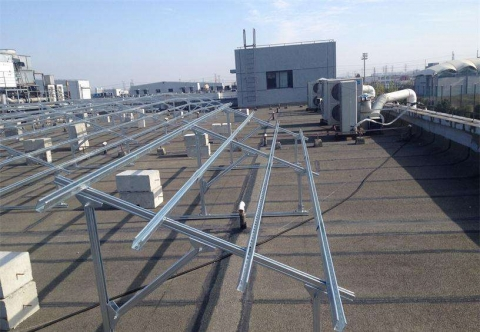

1. Sistemas de montaje con balasto

• Principio: La estabilidad se logra mediante elementos pesados ​​como bloques de hormigón o sacos de arena, evitando la penetración estructural o el anclaje.

• Ventajas:

• Bajo impacto en las estructuras del techo, preservando las capas impermeabilizantes.

• Instalación flexible y fácil reubicación para sistemas temporales.

2. Sistemas de montaje estructural

• Compuestos por columnas, vigas y tirantes, estos sistemas son adecuados para instalaciones en suelo a gran escala o tejados espaciosos.

• Ventajas:

• Diseño simple y alta confiabilidad con requisitos mínimos de mantenimiento.

IV. Conclusión

Los tejados planos suelen preferir los sistemas de inclinación fija debido a su rentabilidad y simplicidad. Sin embargo, los sistemas ajustables son adecuados para quienes requieren flexibilidad de ángulo. Contáctenos para soluciones personalizadas o más ayuda.
